Электромагнитный контактор переменного тока
Электромагнитный контактор переменного тока – переключатель с катушкой переменного тока, который замыкает/размыкает цепи (двигатели, освещение, отопление). Магнитное поле притягивает якорь к замыканию контактов; весна возвращает их при выключении. Ламинированный сердечник и затеняющая катушка уменьшают шум. Используется в автоматизации, системах отопления, вентиляции и кондиционирования, управлении двигателями – надежный, быстрый, с дистанционным управлением.
Описание
Обзор продуктов
Электромагнитный контактор переменного тока – электромеханическое коммутационное устройство с катушкой переменного тока-для дистанционного и многократного управления силовыми цепями. Широко используемый в промышленных приложениях для управления двигателями, освещением и нагревательными нагрузками, он обеспечивает малый управляющий ток для безопасного переключения больших токов нагрузки.
Ключевые характеристики
|
Параметр |
Типичный диапазон/описание |
|
Номинальное напряжение изоляции |
До 690 В переменного тока (50/60 Гц) |
|
Номинальный рабочий ток |
9А ~ 800А+ (зависит от модели) |
|
Напряжение катушки |
Доступно 24 В/110 В/220 В/380 В/400 В/415 В переменного тока |
|
Категория использования |
AC-3 (запуск/остановка короткозамкнутого двигателя), AC-1 (резистивная нагрузка) |
|
Вспомогательные контакты |
Комбинации НО/НЗ (например, 1НО+1НЗ, 2НО+2НЗ) |
|
Механическая жизнь |
До 10 миллионов операций и более |
|
Электрическая жизнь |
До 1 миллиона операций (АС-3, номинальный ток) |
Как это работает
Когда на катушку переменного тока подается напряжение, она генерирует магнитное поле, которое притягивает подвижный якорь, механически замыкая главные контакты и замыкая цепь. При обесточивании катушки-встроенные-возвратные пружины отбрасывают якорь назад, размыкая контакты и прерывая ток. Магнитный сердечник имеет ламинированную конструкцию и экранирующие катушки (медные кольца) для подавления шума и вибрации, вызванных -переменным током, обеспечивая тихую и стабильную работу.
Приложения
Этот электромагнитный контактор переменного тока идеально подходит для широкого спектра применений, включая:
Промышленная автоматизация – запуск/остановка двигателей на производственных линиях, управление конвейерной лентой.
Системы HVAC – управление компрессором, вентилятором и насосом
Управление двигателем – переключение вперед/назад, запуск звезда-треугольник
Распределение электроэнергии – цепи освещения, переключение отопительной нагрузки
Рекомендации по выбору
Номинальный ток — выберите в зависимости от мощности нагрузки; информацию о нагрузках двигателя см. в рейтинге AC-3.
Напряжение катушки — должно соответствовать напряжению питания управления (опции 24–415 В переменного тока).
Вспомогательные контакты – выбирайте конфигурации НО/НЗ в зависимости от требований логики управления.
Тип монтажа – стандартный монтаж на DIN-рейку или винтовое крепление.
Условия окружающей среды – температура -5 градусов ~ +40 градусов, высота над уровнем моря менее или равна 2000 м.
Аксессуары
Тепловые реле перегрузки – объединяются в магнитные пускатели с защитой от перегрузки.
Устройства механической блокировки – для реверса пар контакторов.
Блоки вспомогательных контактов – модульное расширение для дополнительных контактов
Ограничители перенапряжения – защищают цепи управления от обратной-ЭДС катушки.
Параметры
|
Размер кадра |
Номинальный ток (Ie) |
Мощность двигателя (220 В) |
Мощность двигателя (380 В) |
|
09 |
9A |
2,2 кВт |
4кВт |
|
12 |
12A |
3кВт |
5,5 кВт |
|
18 |
18A |
4кВт |
7,5 кВт |
|
25 |
25A |
5,5 кВт |
11кВт |
|
32 |
32A |
7,5 кВт |
15кВт |
|
40 |
40A |
11кВт |
18,5 кВт |
|
50 |
50A |
15кВт |
22кВт |
|
65 |
65A |
18,5 кВт |
30кВт |
|
80 |
80A |
22кВт |
37кВт |
|
95 |
95A |
30кВт |
45кВт |

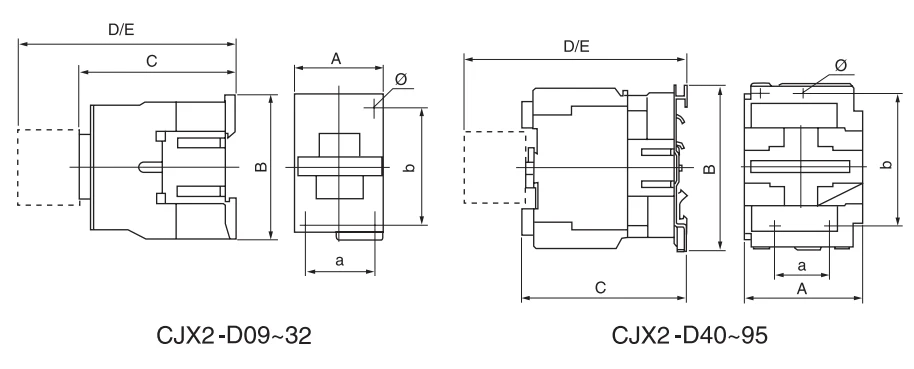

Размер (мм)
|
Модель |
Размер (мм) |
||||||
|
A |
B |
C |
D |
a |
b |
Φ |
|
|
CJX2-09/12 |
47 |
76 |
82 |
113 |
34/35 |
50/60 |
4.5 |
|
CJX2-18 |
47 |
76 |
87 |
118 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
126 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
131 |
40 |
48 |
4.5 |
|
CJX2-40/65 |
77 |
129 |
116 |
145 |
40 |
100/110 |
6.5 |
|
CJX2-80/95 |
87 |
129 |
127 |
175 |
40 |
100/110 |
6.5 |
