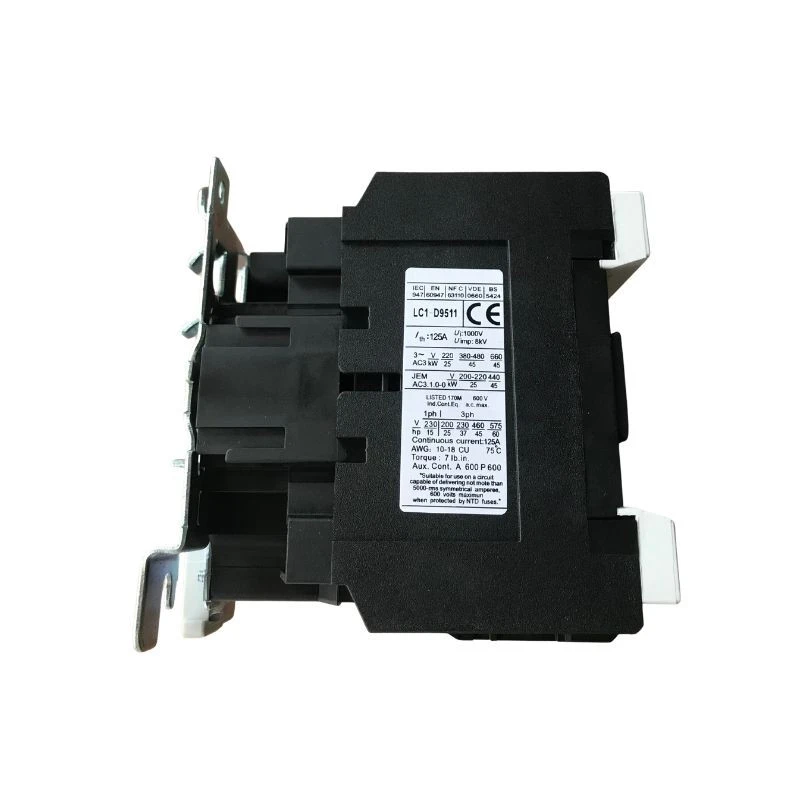

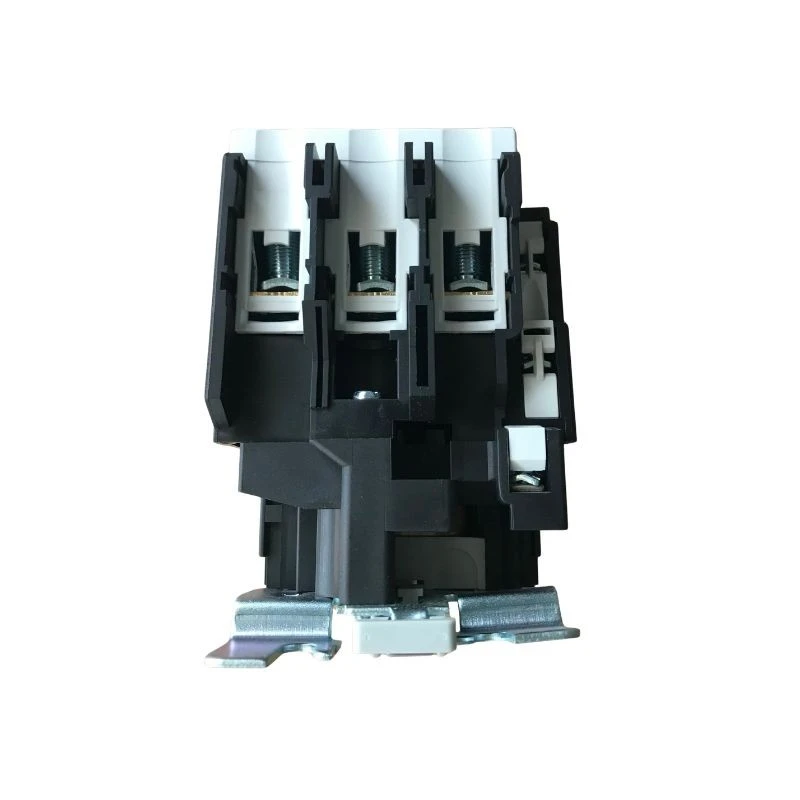

95A 3-фазный магнитный контактор



Этот трехфазный магнитный контактор на ток 95 А представляет собой электромагнитное коммутационное устройство высокой-мощности и сверхмощности-, предназначенное для дистанционного управления требовательными промышленными силовыми цепями. Разработанный для категории использования AC-3, он специально оптимизирован для запуска, остановки и реверса трехфазных двигателей с короткозамкнутым ротором-, а также для управления другими высокоиндуктивными нагрузками в жестких условиях эксплуатации.



Контактор рассчитан на рабочий ток 95 А при напряжении 400 В (переменный ток-3), что соответствует мощности трехфазного двигателя 45 кВт/60 л.с. Его обычный тепловой ток (AC-1) достигает 125 А, что делает его одинаково подходящим для резистивных нагрузок, таких как большие отопительные батареи и осветительные панели. Благодаря номинальному напряжению изоляции 690 В и импульсному выдерживаемому напряжению 6 кВ он обеспечивает надежную работу в требовательных электрических системах.



Основные характеристики и характеристики



Номинальный ток: 95 А (AC-3)/125 А (AC-1)

Конфигурация полюсов: 3-полюсная/3-фазная (главные контакты 3P, 3NO)

Мощность двигателя: 45 кВт при 380–400 В переменного тока (AC-3); до 60 л.с. при 460–480 В переменного тока

Номинальное рабочее напряжение: до 690 В переменного тока

Номинальное напряжение изоляции (Ui): 690 В/1000 В (зависит от модели)

Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ

Варианты напряжения катушки: доступны напряжения переменного тока (например, 24 В, 110 В, 220 В, 230 В, 380 В, 415 В) и постоянного напряжения (например, 24 В постоянного тока, 110 В постоянного тока) для соответствия различным схемам управления.

Потребление катушки: Герметизированная: прибл. 8-12 ВА / Пикинг-: приблиз.. 200-300 ВА

Вспомогательные контакты: встроенные-вспомогательные контакты (обычно 1НО/1НЗ, с возможностью выбора 2НО/2НЗ) для интеграции схемы управления и удаленной сигнализации состояния.

Механический срок службы: до 10 миллионов операций.

Электрический срок службы: до 1 миллиона операций (при номинальной нагрузке)

Соответствие: Разработан и протестирован в соответствии с основными международными стандартами, включая IEC 60947-4-1, EN 60947-4-1, GB/T 14048.4 и UL 508.

Защита: клеммы с защитой от пальцев-(IP20) для повышения безопасности во время установки.

Монтаж: поддерживает как стандартную 35-миллиметровую DIN-рейку-, так и монтаж на панели или винтах, что обеспечивает гибкие возможности установки.

Аксессуары: Совместимы с тепловыми реле перегрузки, ограничителями перенапряжения, блоками вспомогательных контактов и механическими блокировками для реверсивных приложений.



Типичные применения



Этот трехфазный магнитный контактор 95 А является важным компонентом для удаленного переключения питания в широком спектре промышленных и коммерческих приложений, включая:



• Пускатели двигателей – в сочетании с тепловыми реле перегрузки для полной защиты двигателей в центрах управления двигателями (MCC).



• Системы HVAC – управление большими компрессорами, вентиляторами конденсатора, вентиляционными установками и насосами.



• Конвейерные системы – дистанционный запуск/остановка и реверс погрузочно-разгрузочного оборудования



• Насосные станции управления — насосы водоснабжения, ирригационные системы, насосы очистки сточных вод и насосы-пожаротушения.



• Промышленная автоматизация – интеграция в оборудование,-управляемое ПЛК, роботизированные системы и производственные линии.



• Панели управления освещением. Переключение-мощных цепей коммерческого и промышленного освещения.



• Нагревательное оборудование — печи, печи, системы термообработки и промышленные обогреватели.



• Управление кранами и подъемниками – Подъемное и погрузочно-разгрузочное оборудование



• Компрессорные станции – Воздушные компрессоры и холодильные системы



Почему стоит выбрать этот контактор?



• Прочная конструкция – рассчитана на длительный механический и электрический срок службы, обеспечивая надежную работу в суровых промышленных условиях.

• Энергоэффективный теплообменник-. Низкое потребление теплообменника снижает выделение тепла и экономит энергию.

• Простая установка – стандартный монтаж на DIN-рейку или панель с четко обозначенными клеммами для быстрого подключения.

• Соответствие безопасности – полное соответствие международным стандартам безопасности, обеспечивающее спокойствие в критически важных приложениях.

• Широкая совместимость – доступны катушки с различными напряжениями и конфигурациями для удовлетворения различных требований системы.

• Полный ассортимент аксессуаров — поддерживает тепловые реле перегрузки, блоки вспомогательных контактов, ограничители перенапряжений и механические блокировки, обеспечивая гибкость при использовании пускателей двигателей и реверсивных контакторных сборок.



Упаковка и сертификаты

Упаковка: Каждый контактор индивидуально упакован в защитную коробку или полиэтиленовый пакет. Для оптовых заказов доступны несколько-упаковок.

Сертификаты: CE, CCC, соответствие RoHS (зависит от производителя).

Гарантия: Обычно 12–24 месяца с даты покупки.



Руководство по выбору



Размер кадра	Номинальный ток (Ie)	Мощность двигателя (220 В)	Мощность двигателя (380 В)
09	9A	2,2 кВт	4кВт
12	12A	3кВт	5,5 кВт
18	18A	4кВт	7,5 кВт
25	25A	5,5 кВт	11кВт
32	32A	7,5 кВт	15кВт
40	40A	11кВт	18,5 кВт
50	50A	15кВт	22кВт
65	65A	18,5 кВт	30кВт
80	80A	22кВт	37кВт
95	95A	30кВт	45кВт



Размер (мм)





Модель	Размер (мм)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
