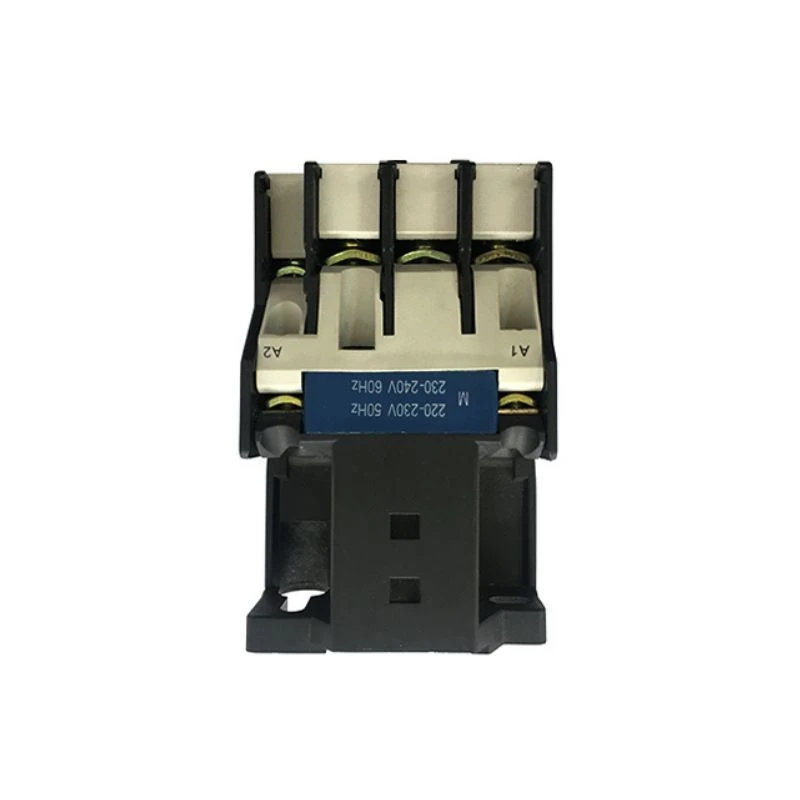

32А Контактор переменного тока
Контактор переменного тока 32А – электромагнитный переключатель для дистанционного управления нагрузками переменного тока до 32А, с катушкой переменного тока, подходит для двигателей, освещения и промышленных цепей.
Описание
Подробное описание продукта
Контактор переменного тока на 32 А представляет собой переключатель с электрическим управлением, предназначенный для дистанционного управления и переключения силовых цепей переменного тока в системах промышленной автоматизации и электрических системах. Это устройство общего-назначения, необходимое для надежного управления большими-токовыми нагрузками до 32 Ампер.
Основные характеристики и характеристики
Основные характеристики контактора на 32 А обычно включают:
- Номинальный ток: 32 А (режим AC-3 для управления двигателем) или до 50 А (режим AC-1 для резистивных нагрузок).
- Полюсная конфигурация: обычно доступна с 3 полюсами (3P) для 3-фазных приложений, также доступны 4-полюсные варианты.
- Напряжение катушки: доступны с различными напряжениями катушки переменного тока для различных цепей управления, например 24 В переменного тока, 110 В переменного тока, 120 В переменного тока, 208 В переменного тока, 230 В переменного тока и 240 В переменного тока.
- Коммутируемое напряжение: способен переключать напряжение до 690 В переменного тока, что делает его универсальным для различных энергосистем.
- Вспомогательные контакты: часто включают встроенные-вспомогательные контакты (например, 1НО/1НЗ, 2НО/2НЗ) для обратной связи о состоянии или использования в цепях управления.
- Монтаж: Предназначен для монтажа на DIN-рейку или непосредственно на панели.
- Соответствие: Изготовлено в соответствии с основными международными стандартами, включая IEC 60947-4-1 и UL 508.
Типичные применения
Контактор переменного тока на 32 А является важнейшим компонентом для дистанционного переключения питания в различных приложениях, таких как:
- Управление пуском/остановкой электродвигателей промышленного оборудования.
- Управление цепями освещения в коммерческих зданиях.
- Управление нагревательными элементами и системами вентиляции в промышленных процессах и системах отопления, вентиляции и кондиционирования.
- Коммутационные нагрузки в распределительных устройствах и щитах управления.
Руководство по выбору
|
Тип |
CJX2-D09 |
CJX2-D12 |
CJX2-D18 |
CJX2-D25 |
CJX2-D32 |
CJX2-D40 |
CJX2-D50 |
CJX2-D65 |
CJX2-D80 |
CJX2-D95 |
|
|
Номинальная работа |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
|
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
|
Стандартные мощности трехфазных двигателей |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
|
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
|
500V |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
|
Номинальный тепловой ток (А) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
|
Электрическая жизнь |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
|
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
|
Механический срок службы (x10⁴) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
|
Количество контактов |
3P+НЕТ |
3П+НЗ+НО |
|||||||||
|
3П+НЗ |
|||||||||||
Размер (мм)
|
Модель |
Размер (мм) |
||||||
|
A |
B |
C |
D |
a |
b |
Φ |
|
|
CJX2-09/12 |
47 |
76 |
82 |
113 |
34/35 |
50/60 |
4.5 |
|
CJX2-18 |
47 |
76 |
87 |
118 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
126 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
131 |
40 |
48 |
4.5 |
|
CJX2-40/65 |
77 |
129 |
116 |
145 |
40 |
100/110 |
6.5 |
|
CJX2-80/95 |
87 |
129 |
127 |
175 |
40 |
100/110 |
6.5 |
