Магнитный контактор переменного тока 25А, 220 В



Магнитный контактор 25 А, 220 В переменного тока представляет собой 3-полюсное электромагнитное коммутационное устройство с номинальным рабочим током 25 А и катушкой управления 220 В переменного тока (50/60 Гц). Разработанный для дистанционного управления включением и выключением, это-стандартное отраслевое решение для безопасного управления двигателями, компрессорами, насосами, освещением и другими промышленными или коммерческими нагрузками. Прочная конструкция и надежная работа делают его незаменимым компонентом пускателей электродвигателей, распределительных щитов и систем автоматизации.



Ключевые характеристики



Параметр	Спецификация
Количество полюсов	3‑полюсный (3 НО главных контакта)
Номинальный рабочий ток (Ie)	25А (АС‑3/АС‑1)
Напряжение катушки	220 В переменного тока (50/60 Гц)
Номинальное напряжение изоляции (Ui)	690V
Номинальное импульсное выдерживаемое напряжение (Uimp)	6кВ
Категория использования	AC‑3 (запуск двигателя), AC‑1 (резистивная нагрузка)
Мощность двигателя (при 380/400 В)	Приблизительно. 11кВт
Мощность двигателя (при 220/230 В)	Приблизительно. 5.5кВт
Вспомогательные контакты	1НО + 1НЗ (встроенный, доступны дополнительные конфигурации)
Механическая жизнь	Больше или равно 10 миллионам операций
Электрическая жизнь	Больше или равно 1 миллиону операций (при номинальной нагрузке)
Рабочая температура	от -35 градусов до +70 градусов
Монтаж	Монтаж на DIN-рейку или винтовой монтаж
Стандарты	МЭК 60947-4-1, ГБ/Т 14048.4



Особенности и преимущества



Надежное трехфазное переключение — одновременно размыкает или замыкает все три силовые цепи, обеспечивая сбалансированное управление нагрузкой и безопасную работу.



Катушка переменного тока 220 В – совместима со стандартными промышленными управляющими напряжениями, обеспечивает простую интеграцию в существующие панели управления и системы ПЛК. Катушка надежно работает в пределах 85–110 % номинального напряжения.



Высокая отключающая способность — главные контакты из серебряного сплава обеспечивают превосходную дугостойкость и низкое контактное сопротивление, способные выдерживать пусковые токи двигателя, в 7 раз превышающие номинальный ток.



Встроенные вспомогательные контакты – включают 1НО + 1НЗ вспомогательные контакты для цепей самоблокировки, блокировки, индикации состояния или обратной связи с ПЛК.



Компактность и экономия места: тонкий дизайн корпуса оптимизирует пространство на панели, обеспечивая высокую плотность установки в шкафах управления.



Длительный срок службы – рассчитан на высокую механическую и электрическую долговечность, что снижает затраты на техническое обслуживание и замену.



Визуальный индикатор состояния — встроенный механический индикатор сразу показывает положение контакта (ВКЛ/ВЫКЛ), что упрощает поиск и устранение неисправностей.



Огнестойкий корпус — изготовлен из термореактивных материалов, сертифицированных по стандарту UL94 V‑0, для обеспечения безопасности в промышленных условиях.



Типичные применения

Этот магнитный контактор переменного тока 25А, 220 В широко используется в:



Пускатели двигателей – в сочетании с тепловыми реле перегрузки для полной защиты двигателя.

Системы HVAC – Управление компрессорами, вентиляторами и насосами.

Конвейерные системы – Дистанционный запуск/остановка погрузочно-разгрузочного оборудования.

Насосные станции управления – водяные насосы, ирригационные системы и очистка сточных вод.

Промышленная автоматизация – интеграция в оборудование, управляемое ПЛК.

Пульты управления освещением – переключение цепей освещения высокой мощности.

Отопительное оборудование – печи, топки и промышленные обогреватели.



Sспецификация



Тип		CJX2-D09	CJX2-D12	CJX2-D18	CJX2-D25	CJX2-D32	CJX2-D40	CJX2-D50	CJX2-D65	CJX2-D80	CJX2-D95
Номинальная работа ток (А)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартные мощности трехфазных двигателей 50/60 Гц в категории С-3(кВт)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Номинальный тепловой ток (А)		20	20	32	40	50	60	80	80	125	125
Электрическая жизнь	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механический срок службы (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Количество контактов		3P+НЕТ					3П+НЗ+НО
		3П+НЗ

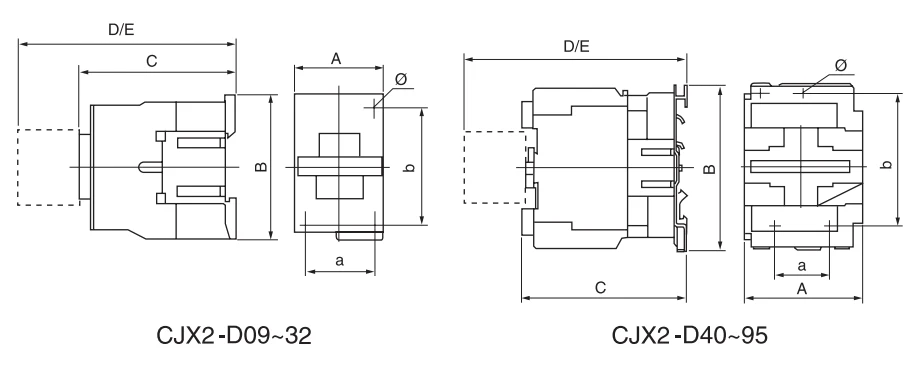

Размер (мм)





Модель	Размер (мм)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
