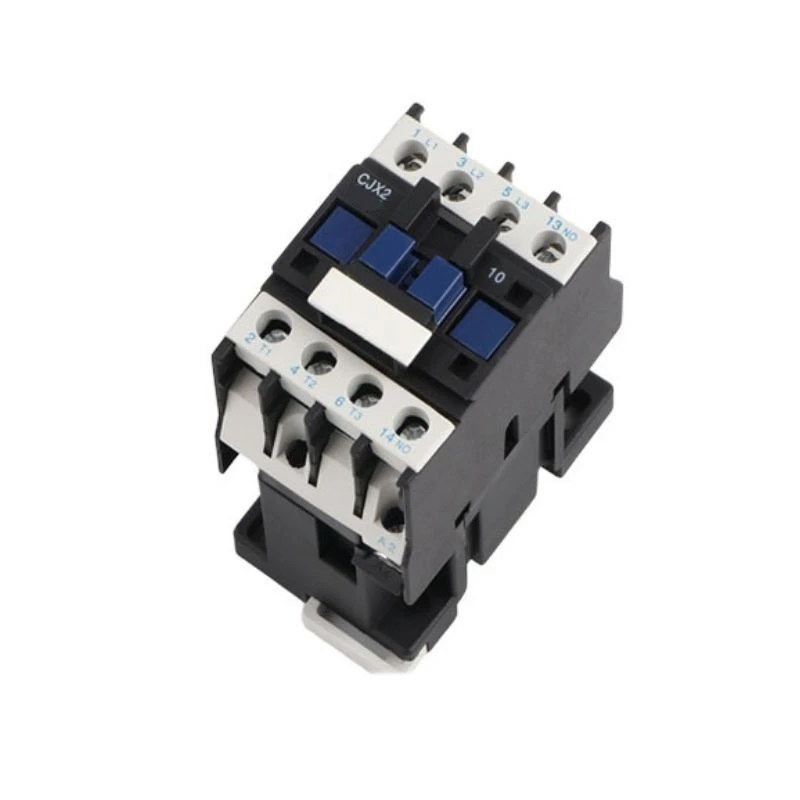

Катушка 220 В Магнитный контактор

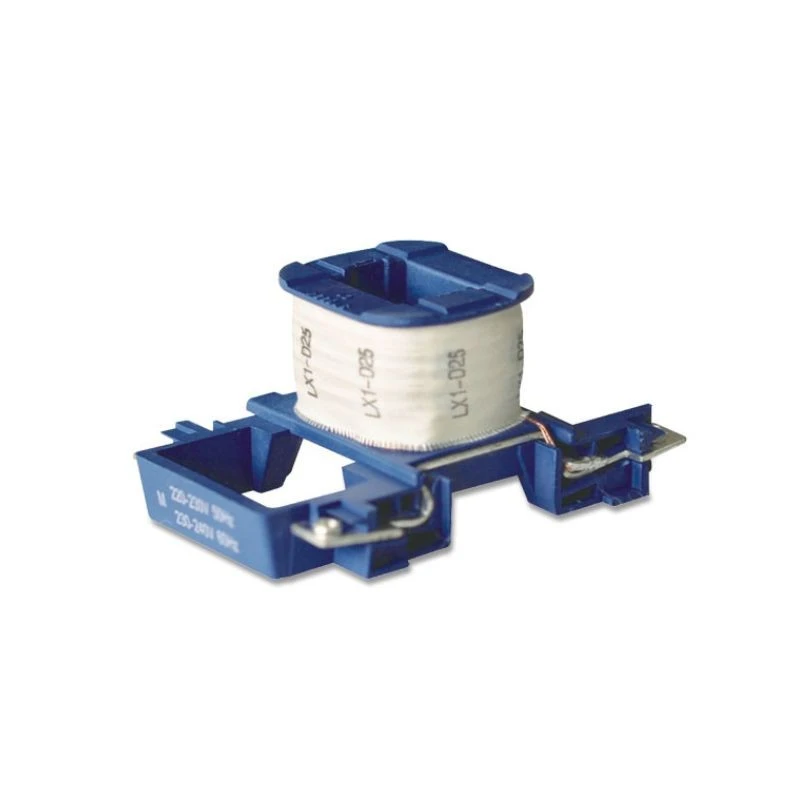

Катушка магнитного контактора 220 В — это высокоэффективное-электромагнитное коммутационное устройство, предназначенное для дистанционного управления и частой работы силовых цепей напряжением до 690 В переменного тока. Этот контактор, оснащенный рабочей катушкой 220 В переменного тока (50/60 Гц), обеспечивает надежное управление включением/выключением двигателей, систем освещения, отопительных нагрузок и другого промышленного оборудования в системах автоматизации и распределения электроэнергии.



Ключевые характеристики



Параметр	Спецификация
Напряжение катушки	220 В переменного тока (50/60 Гц)
Потребляемая мощность катушки	Герметичный: 7–9 ВА. Пик-: 50–70 ВА (зависит от типоразмера корпуса).
Номинальный рабочий ток (Ie)	9А ~ 95А+ (в зависимости от модели)
Номинальное напряжение изоляции (Ui)	690V / 1000V
Номинальное импульсное выдерживаемое напряжение (Uimp)	6кВ ~ 8кВ
поляки	3-полюсный (главные контакты) + вспомогательные контакты
Вспомогательные контакты	1НО+1НЗ или 2НО+2НЗ (настраиваемый)
Механическая жизнь	Больше или равно 10 миллионам операций
Электрическая жизнь	Больше или равно 1 миллиону операций (при номинальной нагрузке)
Рабочая температура	-35 градусов ~ +70 градусов
Монтаж	Монтаж на DIN-рейку или винтовой монтаж
Стандарты	МЭК 60947-4-1, ГБ/Т 14048.4



Особенности и преимущества



• Надежная электромагнитная система. Катушка магнитного контактора 220 В создает сильное магнитное поле для положительного замыкания контактов, обеспечивая стабильную проводимость даже при колебаниях напряжения (работает при 85–110 % номинального напряжения).



• Высокая отключающая способность — главные контакты из серебряного-сплава обеспечивают превосходную дугостойкость и низкое контактное сопротивление, что позволяет безопасно отключать высокие пусковые токи (пусковые токи двигателя до 7 × Ie).



• Универсальная конфигурация вспомогательных контактов. Встроенные-вспомогательные контакты поддерживают схемы самоблокировки, блокировки и обратной связи для плавной интеграции в ПЛК и релейные логические системы.



• Бесшумная работа (некоторые модели). Некоторые версии оснащены внутренним выпрямителем переменного/постоянного тока, который питает катушку постоянным током, что значительно снижает гул и шум во время работы.



• Быстрая и простая установка. Компактная конструкция корпуса с четкой маркировкой клемм (A1/A2 для катушки, 1/L1, 3/L2, 5/L3 для главной цепи) облегчает быстрое подключение. Дополнительные аксессуары-, включая блоки вспомогательных контактов, механические блокировки и ограничители перенапряжений.



• Прочная конструкция. Огнестойкий-корпус из термореактивного материала (UL94 V-0) обеспечивает безопасность и долговечность в суровых промышленных условиях.



• Визуальный индикатор состояния: встроенный-механический индикатор сразу показывает положение контакта (ВКЛ/ВЫКЛ), что упрощает поиск и устранение неисправностей.



Типичные применения

Пускатели двигателей и центры управления двигателями (MCC)

Компрессоры HVAC и средства управления вентиляторами

Конвейерные системы и погрузочно-разгрузочное оборудование

Контакторные панели освещения

Станции управления насосами

Управление промышленными печами и обогревателями

Управление лифтом и краном

Сельскохозяйственное и ирригационное оборудование



Руководство по выбору



Размер кадра	Номинальный ток (Ie)	Мощность двигателя (220 В)	Мощность двигателя (380 В)
09	9A	2,2 кВт	4кВт
12	12A	3кВт	5,5 кВт
18	18A	4кВт	7,5 кВт
25	25A	5,5 кВт	11кВт
32	32A	7,5 кВт	15кВт
40	40A	11кВт	18,5 кВт
50	50A	15кВт	22кВт
65	65A	18,5 кВт	30кВт
80	80A	22кВт	37кВт
95	95A	30кВт	45кВт



Безопасность и соответствие

Сертифицировано IEC/EN 60947-4-1

Соответствие CCC, CE и RoHS (в зависимости от модели/региона)

Готово к встроенному-подавлению перенапряжения (внешний модуль опционально)

Защита от обрыва фазы и перегрузки в сочетании с тепловым реле перегрузки



Размер (мм)





Модель	Размер (мм)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
