240 Частотомер

Частотомер Long-Scale 240 – это надежный аналоговый прибор, предназначенный для измерения частоты сети переменного тока (например, 50 или 60 Гц). Его ключевой особенностью является широкий циферблат с углом обзора 240 градусов, который обеспечивает превосходную детализацию и четко читается на расстоянии. Это делает его идеальным для использования на подстанциях и промышленных панелях управления.

Отправить запрос

Описание

Длинный-частотомер (240 градусов)

1. Определение

Частотомер Long-Scale 240 – это надежный аналоговый электромеханический прибор, предназначенный для измерения частоты источника переменного тока (AC), чаще всего в энергосистемах (например, 50 Гц или 60 Гц). Его определяющей характеристикой является широкая шкала дуги 240-градусов, которая обеспечивает исключительное визуальное разрешение и читаемость на большом расстоянии, что делает его идеальным для панелей управления подстанций и промышленных распределительных щитов, где операторам необходимо контролировать состояние системы на расстоянии или с первого взгляда.

2. Ключевые особенности и принцип работы

Широкая-шкала угла. Широкая шкала в 240 градусов (в отличие от более распространенных измерителей с углом 90 или 110 градусов) позволяет добиться более тонких градаций между отметками. Это приводит к гораздо более высокому распознаванию небольших отклонений частоты (например, с шагом ±0,05 Гц или 0,1 Гц), что делает его прецизионным инструментом для мониторинга стабильности сети.

Электродинамометрическое движение. Обычно оно работает по принципу электродинамометра или движущегося-железа. Внутренний механизм содержит неподвижную катушку (подключенную к источнику питания) и подвижную катушку или лопасть, прикрепленную к указателю. Взаимодействие магнитного поля меняется в зависимости от частоты переменного тока, вызывая калиброванное отклонение указателя в широком диапазоне.

Высокая видимость: имеет большой четкий циферблат с жирными цифрами и длинным хорошо заметным указателем. Увеличенная длина шкалы позволяет легко обнаружить мельчайшие движения.

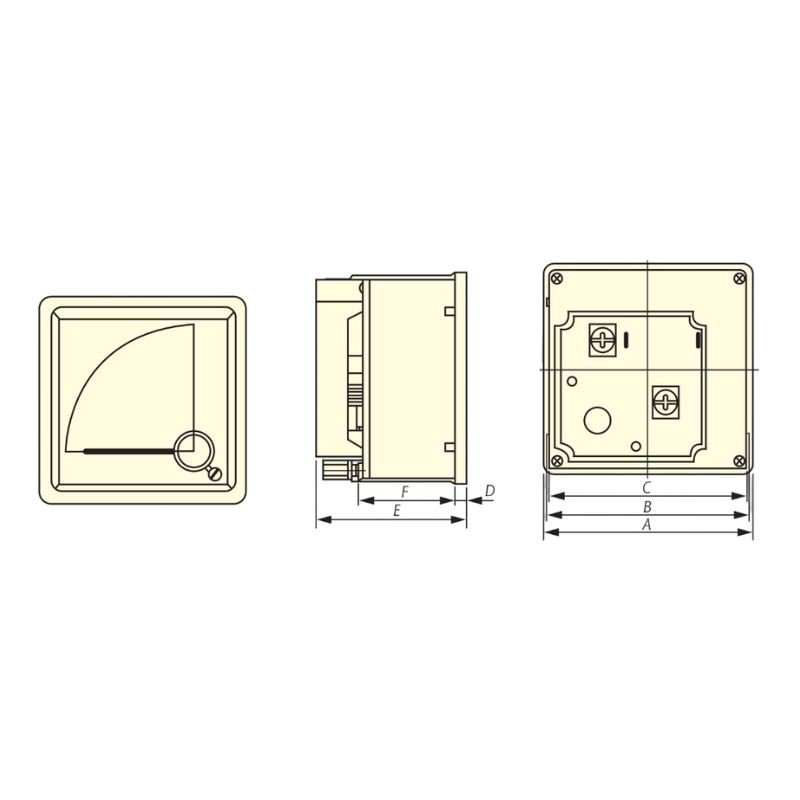

Прочная конструкция: встроена в сверхпрочный-корпус квадратного или прямоугольного сечения (часто со стандартным вырезом в панели, например 144x144 мм или 96x96 мм) для скрытого монтажа в промышленных панелях управления. Разработан для непрерывной и надежной работы в суровых условиях.

Пассивное и прямое измерение. Обычно это пассивное устройство, потребляющее небольшое количество энергии непосредственно из измеряемой цепи. Для его основной работы внешний источник питания не требуется.

3. Основные приложения

Производство и передача электроэнергии. Основное применение — в диспетчерских электростанциях и на электрических подстанциях для мониторинга в-частоте сети в реальном времени, что является прямым индикатором баланса между выработкой и нагрузкой.

Мониторинг промышленного электропитания: на крупных заводах или объектах с чувствительными процессами или собственным производством электроэнергии для обеспечения качества поступающей электроэнергии и стабильности частоты.

Морские и морские платформы: мониторинг частоты бортовых или платформенных систем электроснабжения.

Системы электрификации железных дорог: Контроль частоты тягового электроснабжения.

Краткое содержание:

Частотомер Long-Scale 240 — это специализированный высокоточный-аналоговый панельный прибор, предназначенный для мониторинга критически важных энергосистем. Его обширный масштаб обеспечивает непревзойденное визуальное разрешение для обнаружения мельчайших отклонений частоты, предоставляя системным операторам немедленное, интуитивно понятное и надежное визуальное представление о состоянии и стабильности сети. Благодаря своим уникальным эксплуатационным преимуществам он остается жизненно важным инструментом в устаревших и современных панелях управления наряду с цифровыми системами SCADA.

Параметры

Модель	Размер рамы (мм)	Режим	Диапазон измерения	Индекс класса
Генеральный директор-F96	96x96	220V	45~65Гц	1.5
Генеральный директор-F72	72x72	220V	45~65Гц	1.5
