Кольцевой сердечник типа CT

Трансформаторы тока с кольцевым сердечником (ТТ) — это компактные-точные приборы, используемые для измерения и контроля электрического тока. Их тороидальная (кольцевая-) конструкция сердечника обеспечивает превосходную магнитную эффективность и минимальную утечку потока, что приводит к более высокой точности и стабильности по сравнению с другими типами сердечников.

Ключевые особенности:

Высокая точность: обычно достигается точность измерения класса 0,2, 0,5 или 1,0.

Низкие потери мощности: конструкция сердечника с замкнутым-контуром снижает требования к току возбуждения.

Компактный размер: конструкция,-экономящая пространство, подходит для панельной установки.

Превосходная линейность: сохраняет точность в широком диапазоне токов.

Несколько вариантов: доступны в различных соотношениях, размерах и конфигурациях монтажа.

Общие приложения:

Системы учета энергии

Мониторинг качества электроэнергии

Схемы релейной защиты

Системы промышленной автоматизации

Установки возобновляемой энергии

Типы строительства:

Первичный тип раны

Тип окна (варианты с раздельным-сердечником и сплошным-сердечником)

Тип монтажа на шине

Эти трансформаторы тока особенно ценятся в приложениях, где важными факторами являются точность измерений, ограниченность пространства и эффективность установки.

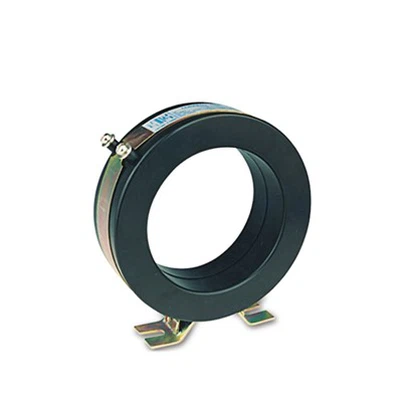

Трансформатор с кольцевым сердечником MR-28 предназначен для высокоточных-электрических измерений. В его конструкции используются железо-кремниевые сердечники премиум-класса-, которые тщательно отобраны и изолированы прочным полипропиленовым покрытием. Вторичная обмотка наносится тороидально с помощью намоточного оборудования с компьютерным управлением, что обеспечивает стабильную производительность и отличные электрические характеристики.

Для повышения долговечности и защиты окружающей среды узел дополнительно герметизирован несколькими слоями композитных материалов из полиэстера и ПВХ. Это много-слойное покрытие обеспечивает превосходную стойкость к влаге, пыли и химическому воздействию, что делает трансформатор пригодным для использования в суровых промышленных условиях.

Трансформатор с кольцевым сердечником MR-28 обеспечивает надежную работу и точность, соответствующую стандартам класса 0,5, что делает его идеальным для прецизионных измерений и мониторинга энергии. Его конструкция подчеркивает долговременную стабильность и увеличенный срок службы. Доступны дополнительные монтажные ножки для облегчения безопасной и удобной установки в различных конфигурациях оборудования.

Размер (мм)
