Как проверить импульсное выдерживаемое напряжение трансформатора тока с винтом?

Для поставщика винтовых трансформаторов тока обеспечение качества и безопасности нашей продукции имеет первостепенное значение. Одним из важнейших аспектов испытаний этих трансформаторов тока является испытание на выдерживаемое импульсное напряжение. Это испытание помогает определить способность трансформатора тока выдерживать импульсы высокого напряжения без повреждений, что жизненно важно для его долгосрочной работы и надежности в электрических системах. В этом блоге я поделюсь подробным руководством по проверке импульсного выдерживаемого напряжения трансформатора тока с помощью винта.

Понимание важности испытаний на устойчивость к импульсному напряжению

Прежде чем углубляться в процесс тестирования, важно понять, почему необходимо испытание импульсным выдерживаемым напряжением. Электрические системы часто подвергаются кратковременным перенапряжениям, вызванным ударами молнии, переключениями или другими помехами. Эти перенапряжения могут генерировать импульсы высокой энергии, которые могут повредить изоляцию трансформаторов тока. Проведя испытание импульсным выдерживаемым напряжением, мы можем убедиться, что трансформатор тока может выдерживать эти импульсы и продолжать функционировать должным образом, обеспечивая тем самым безопасность и стабильность всей электрической системы.

Подготовка к тестированию

1. Проверка оборудования
   • Сначала внимательно осмотрите трансформатор тока с помощью винта. Проверьте, нет ли видимых повреждений, таких как трещины в изоляции, ослабленные винты или признаки перегрева. При обнаружении каких-либо повреждений трансформатор тока не следует проверять до тех пор, пока он не будет отремонтирован или заменен.
   • Убедитесь, что все соединения надежны. Ослабленные соединения могут повлиять на точность результатов испытаний и создать угрозу безопасности во время испытаний.
2. Настройка испытательного оборудования
   • Выберите подходящий генератор импульсного напряжения. Генератор должен быть способен генерировать требуемую форму и величину импульсного напряжения в соответствии с соответствующими стандартами (например, IEC 60044-1 для трансформаторов тока).
   • Подключите генератор импульсного напряжения к трансформатору тока. Используйте высококачественные измерительные провода с надлежащей изоляцией, чтобы обеспечить надежное электрическое соединение.
   • Настройте измерительную систему для регистрации испытательного напряжения и тока. Это могут быть осциллографы, делители напряжения и датчики тока. Откалибруйте измерительную систему, чтобы обеспечить точные измерения.

Процедура испытания

1. Первоначальные проверки

   • Перед подачей импульсного напряжения выполните предварительную проверку испытательной схемы. Убедитесь, что все переключатели находятся в правильном положении и что заземление правильное.
   • Измерьте сопротивление изоляции трансформатора тока с помощью мегаомметра. Низкое значение сопротивления изоляции может указывать на проблемы с изоляцией, и перед проведением импульсного испытания может потребоваться дальнейшее исследование.

2. Применение импульсного напряжения

   • Установите генератор импульсного напряжения на указанный уровень испытательного напряжения. Уровень испытательного напряжения обычно определяется номинальным напряжением и классом изоляции трансформатора тока.
   • Подайте импульсное напряжение на трансформатор тока. Форма волны импульсного напряжения обычно имеет быстро нарастающий фронт (например, 1,2/50 мкс для стандартного грозового импульса) и заданное пиковое значение.
   • Во время подачи импульсного напряжения внимательно следите за измерительной системой. Запишите пиковое напряжение, ток и любые другие соответствующие параметры.

3. Несколько снимков

   • Обычно на трансформатор тока подается несколько импульсов напряжения. Количество выстрелов и интервал времени между ними определяются соответствующими стандартами. Например, можно нанести три последовательных выстрела с интервалом не менее одной минуты между каждым выстрелом.
   • После каждого выстрела проверяйте, нет ли признаков поломки или пробоя. Пробой можно обнаружить по резкому падению напряжения или аномальному увеличению тока. Если произошел пробой, трансформатор тока не выдерживает испытания.

4. Послетестовые проверки

   • После завершения всех импульсов напряжения выключите генератор импульсного напряжения и разрядите испытательную цепь.
   • Повторно измерить сопротивление изоляции трансформатора тока. Сравните значение сопротивления изоляции после испытания со значением до испытания. Значительное снижение сопротивления изоляции может свидетельствовать о повреждении изоляции во время испытания.
   • Еще раз осмотрите трансформатор тока на наличие видимых признаков повреждения, таких как обугливание или образование дуги.

Интерпретация результатов теста

1. Критерии прохождения
   • Если трансформатор тока выдерживает все импульсы напряжения без пробоя и существенного повреждения изоляции, он выдерживает испытание. После испытания сопротивление изоляции должно оставаться в допустимых пределах.
   • Измеренные формы напряжения и тока должны соответствовать ожидаемым характеристикам, указывая на то, что трансформатор тока правильно функционирует при импульсном напряжении.
2. Критерии неудачи
   • Если во время испытания произойдет пробой, трансформатор тока выйдет из строя. Поломка может быть вызвана различными факторами, например, плохим качеством изоляции, производственными дефектами или повреждениями при транспортировке.
   • Значительное снижение сопротивления изоляции после испытания также может указывать на неудавшееся испытание. Это может быть связано с повреждением изоляции, вызванным импульсным напряжением.

Наш ассортимент продукции и гарантия качества

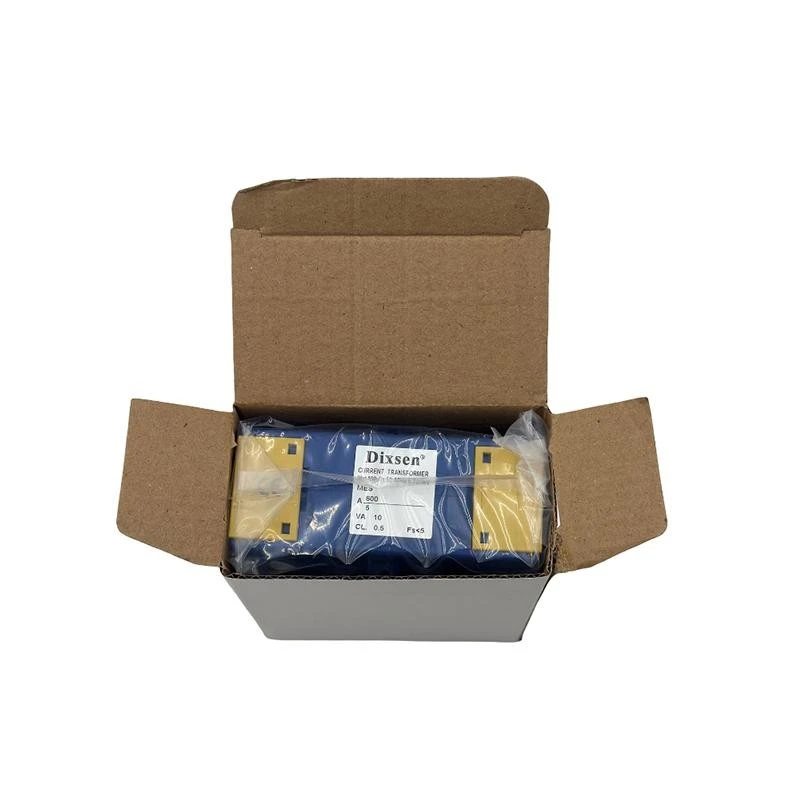

Наша компания предлагает широкий ассортимент винтовых трансформаторов тока. Наше портфолио продукции включает в себяТрансформаторы тока высокой чувствительности,Класс измерения Трансформатор тока, иТрансформатор тока низковольтного типа с шиной.
Все наши трансформаторы тока проходят строгие испытания на выдержку импульсного напряжения и другие процедуры контроля качества, чтобы гарантировать их надежность и производительность. Мы придерживаемся международных стандартов и используем передовые технологии производства для производства высококачественной продукции.

Свяжитесь с нами для закупок

Если вы заинтересованы в наших трансформаторах тока с винтами или у вас есть какие-либо вопросы о процессе испытания импульсным выдерживаемым напряжением, пожалуйста, свяжитесь с нами. Мы более чем рады предоставить вам подробную информацию о продукте, техническую поддержку и конкурентоспособные цены. Наша команда экспертов стремится помочь вам найти правильные решения по трансформаторам тока для ваших конкретных потребностей.

Ссылки

• IEC 60044-1: Измерительные трансформаторы. Часть 1: Трансформаторы тока.
• IEEE C57.13: Стандартные требования, терминология и правила испытаний для измерительных трансформаторов.
